广州孚达保温隔热质料有限公司致力于修建保温质料及装配式内装产品、系统的开发和生产 ，现阶段以FD干式地暖系统为焦点 ，携手南京能构修建设计有限公司举行BIM应用的探索及设计协同。主要以Revit系列软件 ，举行三维模子的整体展示、部件的信息化图元建设、节点模拟 ，并使用与其他BIM软件的搭接 ，进一步举行碰撞检查、节能盘算、热工盘算、VR可视化、施工模拟等 ，用虚拟的生命取代真实的生命去完成种种实验。让客户及终端用户提前体验内装效果 ，相识隐藏的管道安排；用数听语言 ，感受专心和专业。
什么是BIM？
BIM是“Building Information Modeling”的缩写 ，中文译为“修建信息模子”。是以修建工程项目的各项相关信息数据为基础而建设的修建模子 ，通过数字信息仿真 ，模拟修建物所具有的真实信息。
BIM手艺是一种应用于工程设计、制作、管理的数据化工具 ，通过对修建的数据化、信息化模子整合。在项目策划、运行和维护的全生命周期历程中举行共享和转达 ，使工程手艺职员对种种修建信息作出准确明确和高效应对 ，为设计团队以及包括修建、运营单位在内的各方建设主体提供协同事情的基础 ，在提高生产效率、节约本钱和缩短工期等方面施展主要作用。
BIM是一个看法 ，也是一门手艺 ，需要通过种种着重点差别的软件来实现。如：Revit、Navisworks、Fuzor、Lumion、BIM5D等。现在 ，Revit是全球修建业BIM系统中使用最为普遍的软件。
Revit与CAD的区别在那里？
CAD用于二维绘图、设计和基本的三维设计 ，是国际上广为盛行的绘图工具；Revit系列软件是为BIM构建 ，主要是做三维模子建模 ，可以与二维图纸团结使用 ，也可以导出二维图纸 ，但泛起出的模子是三维立体模子。
应用领域
CAD主要用于土木修建工程、工业制图、机械制图、电子、衣饰加工等多个领域。Revit主要用于土木修建领域 ，不如CAD应用领域普遍 ，但Revit体现更为专业、细化。
软件基本元素和表达方法
CAD基本元素是矢量数据 ，CAD主要接纳图层管理的要领 ，对绘制图形“线条“的管理。CAD表达一个物体 ，常用平、立、剖面的二维线条表达 ，险些没有逻辑关联 ，在图纸与现实之间需要大脑转换关系。Revit基本元素是图元——“族” ，是以物体现实中的真实特征界说和展现的 ，更直观、更切合人的头脑模式。Revit所建设的三维模子 ，在种种视图所表达的内容实质上是相互关联的。当某一个视图中的物体爆发改变 ，连忙会在所有的视图中展现出来。
信息量上比照
CAD爆发的文件用于打印到纸上 ，也就是说二维的图纸可以反应出90%的信息。以是用CAD设计 ，前期事情相对简朴些 ，信息量少一些。Revit爆发的文件所包括的信息量比CAD大的多 ，Revit团结其他BIM软件协同事情 ，可以是三维、四维、五维。以是BIM的价值更多的体现在信息量上 ，在项目各个阶段使用、管理这些信息。
FD干式地暖系统——装配式保温楼地面修建结构的BIM应用
FD干式地暖系统是将加热管或加热电缆敷设在FD干式地暖板的沟槽中 ，不填充混凝土 ，直接铺设面层的地面辐射供暖结构。
FD干式地暖系统地面结构常见的有以下形式：
面砖饰面直铺型结构
▼

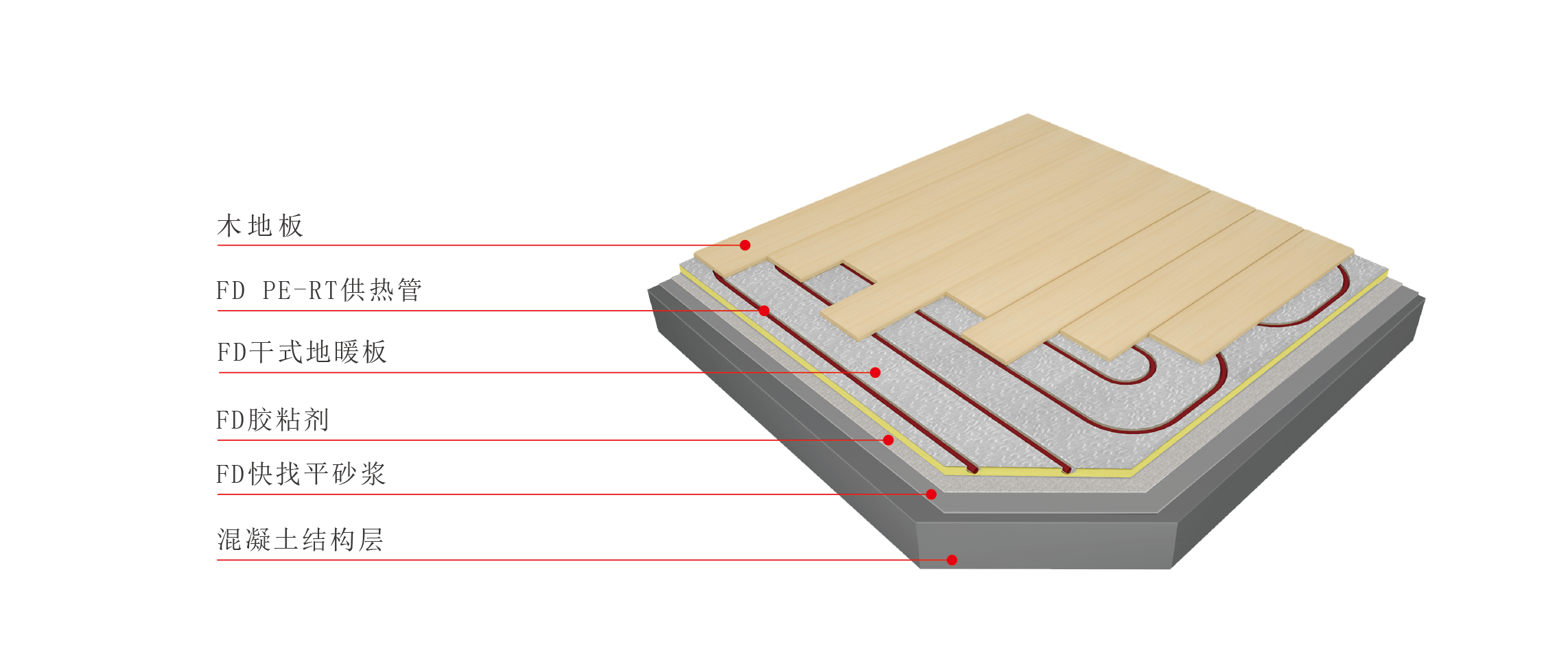

木地板饰面直铺型结构
▼

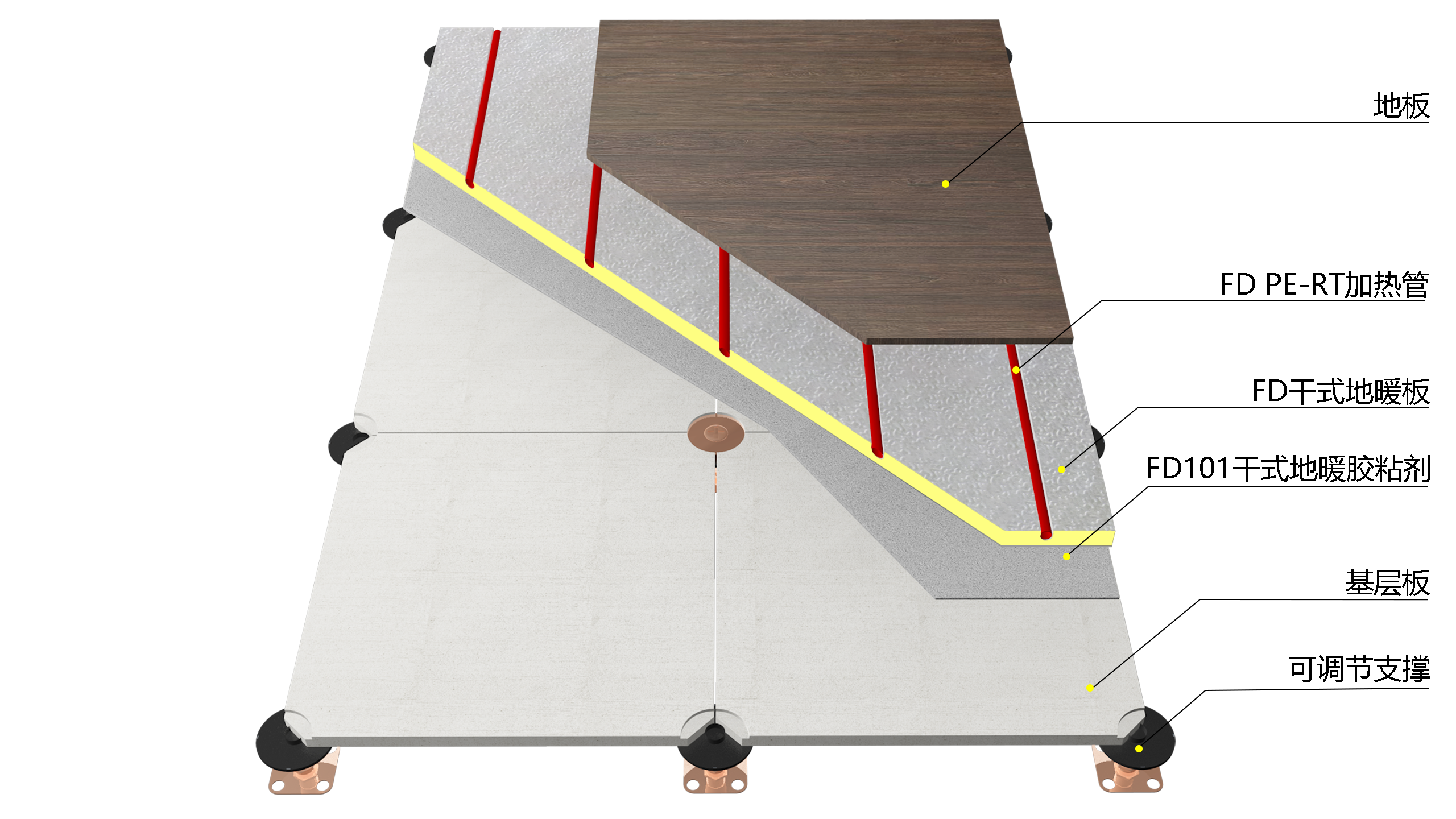

倾轧型结构
▼
BIM就像在一个虚拟空间中 ，用数据和模子制作“小天下”。我们在修建这个“小天下”中进一步详尽地制作地暖的部品部件 ，组合这些部件。目今FD干式地暖系统中的焦点产品——FD干式地暖�？椋ㄍɡ�/隔声型） ，常用的规格型号对应的30个“族”已建设完毕 ，产品条理、原质料 ，性能指标等信息均已添加。简朴的三维建模 ，可展示立体效果 ，但BIM最与众差别的一个性子是数据信息化。由于每一个构建都具备信息化 ，以是整个修建模子具有自己的生命周期 ，通过碰撞检查、施工模拟等手艺可以让信息模子“活”起来。关于使用BIM设计、管理的工程项目 ，我们可以免费提供FD干式地暖系统中涉及到的含有信息量的“族”文件 ，镌汰设计师的事情量。

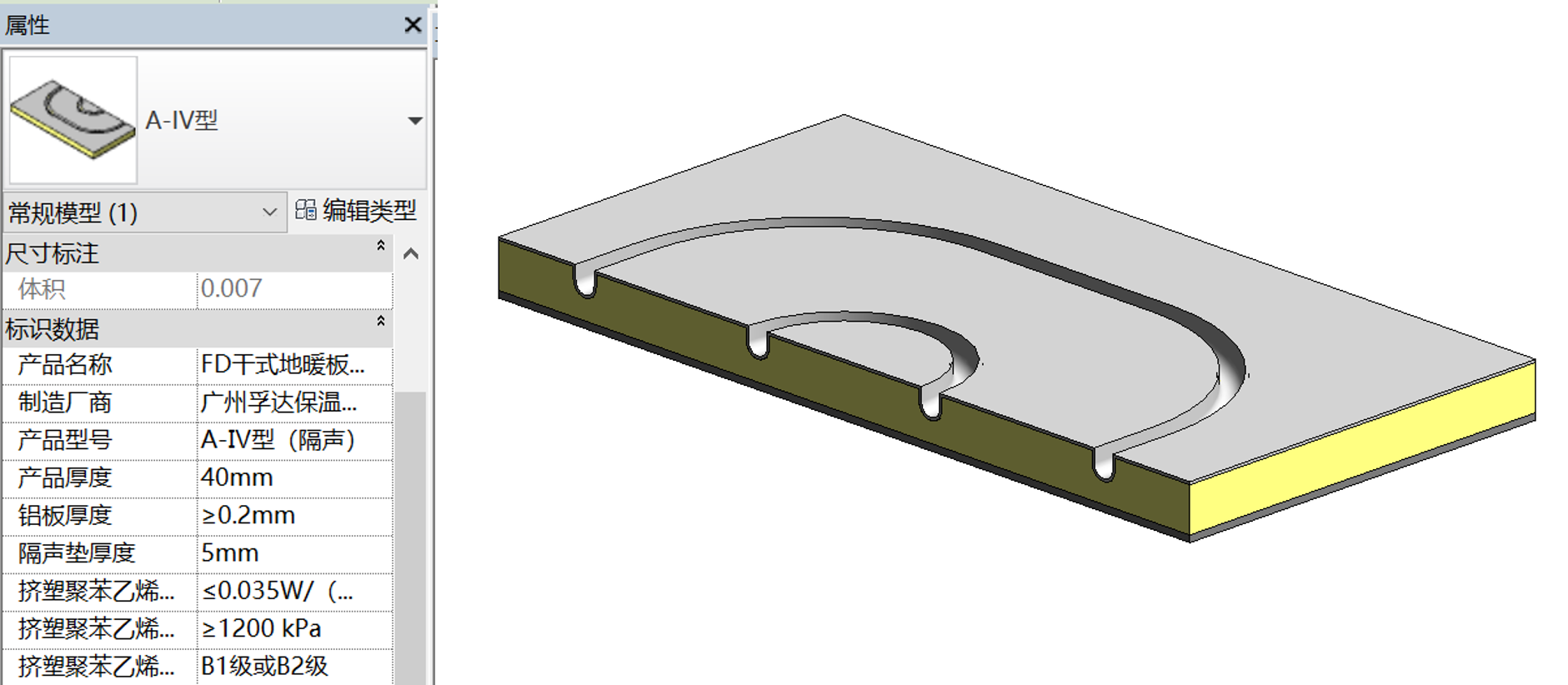

例如：FD干式地暖�？椋ǜ羯停〢-IV型 ，该产品族信息及模子如下。
未来 ，孚达公司将更深入地探索智能化工具及应用 ，为装配式内装、修建信息化生长起劲！
